Qos是什么，若何配置？

颁布功夫：2023-03-24

点击量：5042

QoS职能介绍

QoS（Quality of Service，服务质量）可能满足用户对分歧利用分歧服务质量的要求。凭据用户的要求分配和调度资源，对分歧的报文提供分歧的服务质量。

在传统的IP网络中，设备对所有的报文都选取等同对待方式，依照报文达到的功夫先后，先入先出的列队战术（FIFO）处置，尽最大的致力（Best-Effort）将报文传送到主张地。当网络带宽丰裕的时辰，所有的报文都得到了较好的处置；而当网络产生拥塞的时辰，所有的报文都有可能被抛弃。

QoS针对某种类此外报文，可以为它赋予某个级此外传输优先级，标识它的相对沉要性，并使用设备所提供的各类优先级转发战术、拥塞预防等机造为这些报文提供特殊的传输服务。对实时性强且沉要的报文优先处置；对于实时性不强的通常报文，提供较低的处置优先级，网络拥塞时甚至抛弃。

QoS增长了网络机能的可预知性，并可能有效地分配网络带宽，越发合理地利用网络资源。

典型配置举例

1 配置接口限快和优先级沉象征

1. 组网需要

某学堂为了满足正常的讲授业务必要，要求满足以下四点需要：

l 限度学堂接见Internet的流量为100Mbps，抛弃超出限度的报文。

l 限度宿舍楼的出口流量为50Mbps，抛弃超出限度的报文。

l 限度尝试楼发出DSCP优先级为7的报文的快率为20Mbps，将快率超过20M的此类报文抛弃。

l 限度讲授楼的出口流量为30Mbps，抛弃超出限度的报文。

注明

某学堂通过Device A的G0/24上联Internet，Device A的G0/1、G0/2和G0/3别离下联的讲授楼(192.168.194.2~253/24)、尝试楼(192.168.195.2~253/24)和宿舍楼(192.168.196.2~253/24)。

2. 组网图

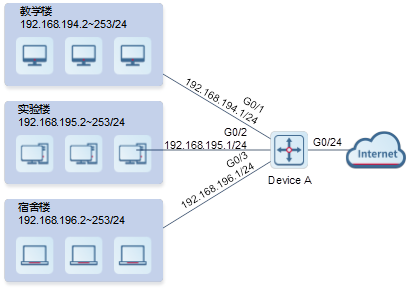

图1-6 接口限快和优先级沉象征利用场景

3. 配置重点

(1) 对于出口接见Internet，在Device A接口G0/24上配置接口的出口流量限度，带宽限度为每秒102400KBits，突发流量限度为每秒256Kbytes。

(2) 对于宿舍楼，在Device A接口G0/3上配置接口的入口流量限度，带宽限度为每秒51200KBits，突发流量限度为每秒256Kbytes。

(3) 对于讲授楼，在Device A接口G0/1上配置接口的入口流量限度，带宽限度为每秒30720KBits，突发流量限度为每秒256Kbytes。

(4) 对于尝试楼，创建类cmap_dscp7匹配DSCP优先级7，创建战术pmap_shiyan，关联cmap_dscp7，绑定盛行为，将快率超过20M的报文的DSCP值改为16；将pmap_shiyan利用在接口G0/2上，并配置接口信赖DSCP。

4. 配置步骤

(1) 配置接口IP地址（略）。

(2) 配置接口限快。

# 对于出口接见Internet，在接口G0/24上配置接口的出口流量限度。

DeviceA> enable

DeviceA# configure terminal

DeviceA(config)# interface gigabitethernet 0/24

DeviceA(config-if-GigabitEthernet 0/24# rate-limit output 102400 256

DeviceA(config-if-GigabitEthernet 0/24)# exit

# 对于宿舍楼，在接口G0/3上配置接口的入口流量限度。

DeviceA(config)# interface gigabitethernet 0/3

DeviceA(config-if-GigabitEthernet 0/3# rate-limit input 51200 256

DeviceA(config-if-GigabitEthernet 0/3)# exit

# 对于讲授楼，在接口G0/1上配置接口的入口流量限度。

DeviceA(config)# interface gigabitethernet 0/1

DeviceA(config-if-GigabitEthernet 0/1# rate-limit input 30720 256

DeviceA(config-if-GigabitEthernet 0/1)# exit

(3) 配置流分类。

# 对于尝试楼，配置类，盛行为和战术。

DeviceA(config)# class-map cmap_dscp7

DeviceA(config-cmap)# match ip dscp 7

DeviceA(config-cmap)# exit

DeviceA(config)# policy-map pmap_shiyan

DeviceA(config-pmap)# class cmap_dscp7

DeviceA(config-pmap-c)# police 20480 128 exceed-action drop

DeviceA(config-pmap-c)# exit

DeviceA(config-pmap)# exit

# 将战术利用到接口，并配置接口信赖DSCP。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2# service-policy input pmap_shiyan

DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust dscp

DeviceA(config-if-GigabitEthernet 0/2)# exit

5. 验证配置了局

# 查抄接口限快配置是否成功。

DeviceA# show mls qos rate-limit

Interface: GigabitEthernet 0/1

　rate limit input Kbps = 30720 burst = 256

Interface: GigabitEthernet 0/3

　rate limit input Kbps = 51200 burst = 256

Interface: GigabitEthernet 0/24

　rate limit output Kbps = 102400 burst = 256

# 查抄类是否创建成功。

DeviceA# show class-map cmap_dscp7

Class Map cmap_dscp7

　 Match ip dscp 7

# 查抄战术是否创建成功。

DeviceA# show policy-map pmap_shiyan

Policy Map pmap_shiyan

　　Class cmap_dscp7

　　　police 20480 128 exceed-action dscp 16

# 查抄战术是否成功利用在接口上。

DeviceA# show mls qos interface gigabitethernet 0/2

Interface: GigabitEthernet 0/2

Ratelimit input:

Ratelimit output:

Attached input　policy-map: pmap_shiyan

Attached output policy-map:

Default trust: dscp

Default cos: 0

6. 配置文件

Device A的配置文件

hostname DeviceA

!

class-map cmap_dscp7

match ip dscp 7

!

policy-map pmap_shiyan

class cmap_dscp7

　police 20480 128 exceed-action drop

!

interface GigabitEthernet 0/1

ip add 192.168.194.1 255.255.255.0

rate-limit input 30720 256

!

interface GigabitEthernet 0/2

ip add 192.168.195.1 255.255.255.0

service-policy input pmap_shiyan

mls qos trust dscp

!

interface GigabitEthernet 0/3

ip add 192.168.196.1 255.255.255.0

rate-limit input 51200 256

!

interface GigabitEthernet 0/24

rate-limit output 102400 256

!

2 配置队列调度和拥塞预防

1. 组网需要

配置优先级沉象征和队列调度，实现下述需要：

l 当研发部和市场部接见服务器时，服务器报文的优先级为：邮件服务器>文件服务器>工资查问服务器。

l 无论人事治理部接见Internet或接见服务器，Device A都优先处置。

l Device A在运行过程中，时常发现网络拥塞。为了保障业务顺利运行，要求使用WRR队列调度，对研发部和市场部接见邮件数据库、接见文件数据库、接见工资查问数据库的IP数据报依照6：2：1的比例来调度。

注明

研发部(192.168.45.2~253/24)、市场部(192.168.46.2~253/24)和人事治理部(192.168.47.2~253/24)别离接入Device A的接口G0/1、G0/2和G0/3；工资查问服务器(192.168.10.2/24)、邮件服务器(192.168.10.3/24)和文件服务器(192.168.10.4/24)衔接在Device A的接口G0/23。

2. 组网图

图1-7 队列调度和拥塞预防利用场景

3. 配置重点

(1) 在Device A上创建接见各类服务器的ACL，并创建类匹配这些ACL。

(2) 创建战术，关联各个类，为接见各类服务器的报文沉新指定802.1p。接见邮件服务器的报文沉新指定802.1p为4，接见文件服务器的报文沉新指定802.1p为3，接见工资查问服务器的报文沉新造订802.1p为2。并将其关联到研发部和市场部的入口上，配置接口信赖802.1p。

(3) 配置人事治理部接口的802.1p为最高优先级7，优先保险人事部发出的报文。

(4) 配置队列的输出调度战术为WRR，轮转权沉为1:1:1:2:6:1:1:0，即对人事治理部报文尝试SP调度，对研发部与市场部接见邮件数据库、文件数据库、工资查问数据库的报文依照6：2：1的比例来调度。

(5) 开启WRED职能。

(6) 配置接口G0/2队列2的低门限为10 20。

(7) 配置接口G0/2队列2的高门限为60 90。

(8) 配置接口G0/2队列2的最大抛弃概率60 80。

4. 配置步骤

(1) 在Device A上配置接见各类服务器的ACL和对应规定。

# 配置接见工资查问服务器的ACL和对应规定。

DeviceA> enable

DeviceA# configure terminal

DeviceA(config)# ip access-list extended salary

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.2

DeviceA(config-ext-nacl)# exit

# 配置接见邮件服务器的ACL和对应规定。

DeviceA(config)# ip access-list extended mail

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.3

DeviceA(config-ext-nacl)# exit

# 配置接见文件服务器的ACL和对应规定。

DeviceA(config)# ip access-list extended file

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.4

DeviceA(config-ext-nacl)# exit

(2) 在Device A上配置类。

# 将类salary和允许接见工资查问服务器的ACL规定关联起来。

DeviceA(config)# class-map salary

DeviceA(config-cmap)# match access-group salary

DeviceA(config-cmap)# exit

# 将类mail和允许接见邮件服务器的ACL规定关联起来。

DeviceA(config)# class-map mail

DeviceA(config-cmap)# match access-group mail

DeviceA(config-cmap)# exit

# 将类file和允许接见文件服务器的ACL规定关联起来。

DeviceA(config)# class-map file

DeviceA(config-cmap)# match access-group file

DeviceA(config-cmap)# exit

(3) 在Device A上配置战术。

# 配置接见服务器的战术toserver。

DeviceA(config)# policy-map toserver

DeviceA(config-pmap)#

# 将类salary和对应的盛行为关联起来。

DeviceA(config-pmap)# class salary

DeviceA(config-pmap-c)# set cos 2

DeviceA(config-pmap-c)# exit

# 将类mail和对应的盛行为关联起来。

DeviceA(config-pmap)# class mail

DeviceA(config-pmap-c)# set cos 4

DeviceA(config-pmap-c)# exit

# 将类file和对应的盛行为关联起来。

DeviceA(config-pmap)# class file

DeviceA(config-pmap-c)# set cos 3

DeviceA(config-pmap-c)# exit

DeviceA(config-cmap)# exit

(4) 在Device A上利用战术。

# 在接入研发部的接口上利用战术。

DeviceA(config)# interface gigabitethernet 0/1

DeviceA(config-if-GigabitEthernet 0/1)# service-policy input toserver

DeviceA(config-if-GigabitEthernet 0/1)# mls qos trust cos

DeviceA(config-if-GigabitEthernet 0/1)# exit

# 在接入市场部的接口上利用战术。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2)# service-policy input toserver

DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust cos

DeviceA(config-if-GigabitEthernet 0/2)# exit

(5) 在Device A上配置接口的802.1p。

# 配置人事治理部接口的802.1p为最高优先级。

DeviceA(config)# interface gigabitethernet 0/3

DeviceA(config-if-GigabitEthernet 0/3)# mls qos cos 7

DeviceA(config-if-GigabitEthernet 0/3)# exit

(6) 在Device A上配置队列的输出调度战术。

# 配置队列的输出调度战术为WRR。

DeviceA(config)# wrr-queue bandwidth 1 1 1 2 6 1 1 0

DeviceA(config)# mls qos scheduler wrr

(7) 在Device A上配置拥塞预防。

# 开启WRED职能。

DeviceA(config)# queueing wred

# 配置凹凸门限和最大抛弃概率。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect min-threshold 2 10 20

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect max-threshold 2 60 90

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect probability 2 60 80

# 配置内部服务类别与门限的映射。

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue cos-map 2 0 1 2 3

DeviceA(config-if-GigabitEthernet 0/2)# exit

5. 验证配置了局

# 查抄ACL是否创建成功。

DeviceA# show access-lists

ip access-list extended file

10 permit ip any host 192.168.10.4

ip access-list extended mail

10 permit ip any host 192.168.10.3

ip access-list extended salary

10 permit ip any host 192.168.10.2

# 查抄类是否成功关联ACL。

DeviceA# show class-map

Class Map salary

　 Match access-group salary

Class Map mail

　 Match access-group mail

Class Map file

　 Match access-group file

# 查抄战术是否创建成功，类与盛行为是否绑定成功。

DeviceA# show policy-map

Policy Map toserver

　　Class mail

　　　set cos 4

　　Class file

　　　set cos 3

　　Class salary

　　　set cos 2

# 查抄战术是否成功利用在接口GigabitEthernet 0/1上。

DeviceA# show mls qos interface gigabitethernet 0/1

Interface: GigabitEthernet 0/1

Ratelimit input:

Ratelimit output:

Attached input　policy-map: toserver

Attached output policy-map:

Default trust: cos

Default cos: 0

# 查抄战术是否成功利用在接口GigabitEthernet 0/2上。

DeviceA# show mls qos interface gigabitethernet 0/2

Interface: GigabitEthernet 0/2

Ratelimit input:

Ratelimit output:

Attached input　policy-map: toserver

Attached output policy-map:

Default trust: cos

Default cos: 0

# 查抄战术是否成功利用在接口GigabitEthernet 0/3上。

DeviceA# show mls qos interface gigabitethernet 0/3

Interface: GigabitEthernet 0/3

Ratelimit input:

Ratelimit output:

Attached input　policy-map:

Attached output policy-map:

Default trust: none

Default cos: 7

# 查抄接口的802.1p是否配置成功，调度战术与轮转权沉是否配置成功。

DeviceA# show mls qos queueing

Cos-queue map:

cos qid

--- ---

0　 1

1　 2

2　 3

3　 4

4　 5

5　 6

6　 7

7　 8

wrr bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 2

5　 6

6　 1

7　 1

8　 0

drr bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 1

5　 1

6　 1

7　 1

8　 1

wfq bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 1

5　 1

6　 1

7　 1

8　 1

6. 配置文件

Device A的配置文件

hostname DeviceA

!

wrr-queue bandwidth 1 1 1 2 6 1 1 0

queueing wred

wrr-queue cos-map 2 0 1 2 3

!

class-map salary

match access-group salary

class-map mail

match access-group mail

class-map file

match access-group file

!

policy-map toserver

class salary

　set cos 2

class mail

　set cos 4

class file

　set cos 3

!

interface GigabitEthernet 0/1

ip add 192.168.45.1 255.255.255.0

service-policy input toserver

mls qos trust cos

!

interface GigabitEthernet 0/2

ip add 192.168.46.1 255.255.255.0

wrr-queue random-detect min-threshold 2 10 20

service-policy input toserver

mls qos trust cos

!

interface GigabitEthernet 0/3

ip add 192.168.47.1 255.255.255.0

mls qos cos 7

!
